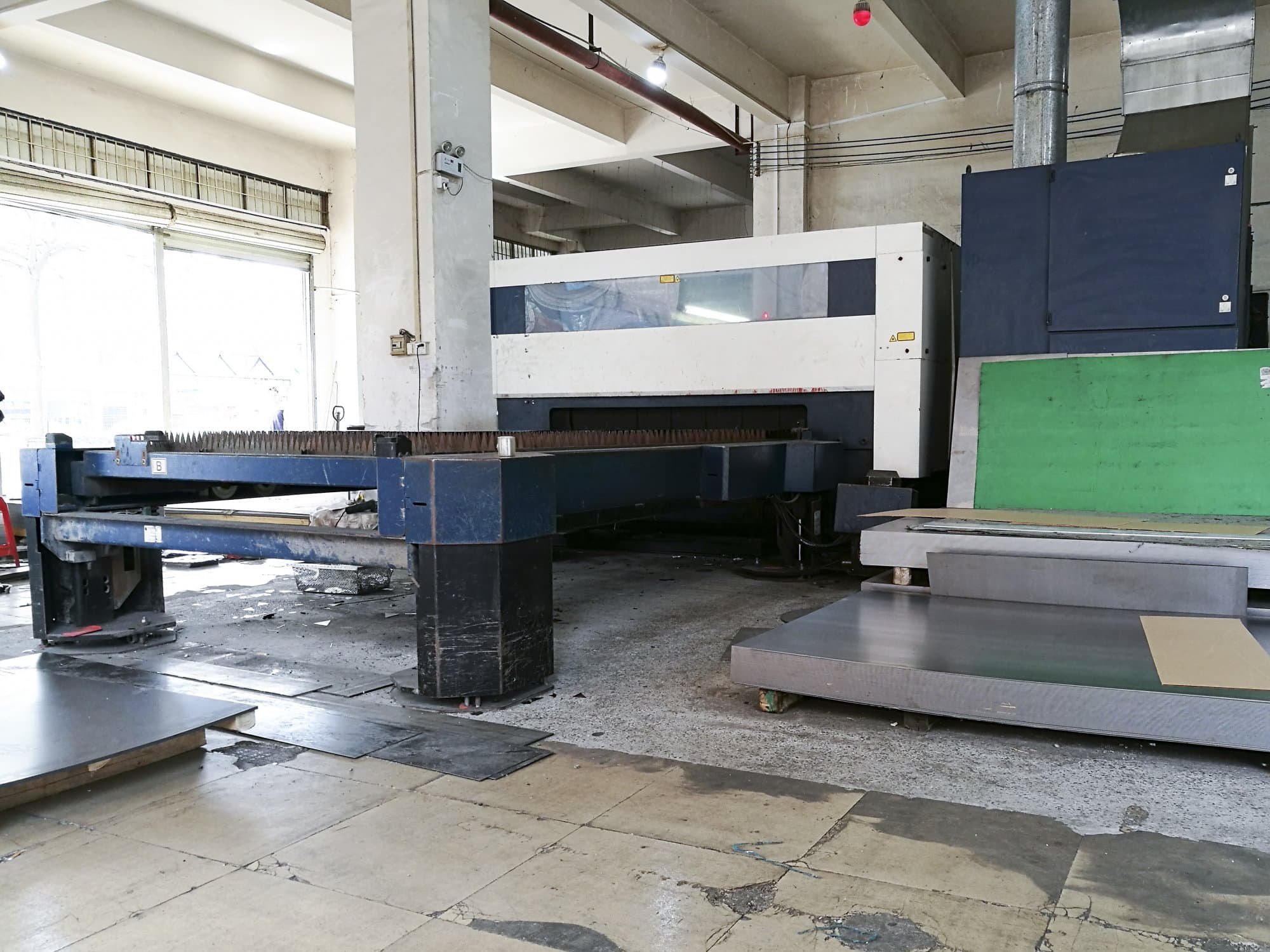

TRUMPF - TruLaser 5030CN-LAS-TRU-2011-00001

Üldandmed

• Mõõtmislaius: 9155 mm
• Mõõtmissügavus: 3400 mm
• Mõõtmiskõrgus: 2200 mm
• Masina kaal: 12000 kg

Kontrollseade

• Mudel: SINUMERIK 840D
• Kaubamärk: SIEMENS
• Liides: USB, Ethernet

Põhiajam

• Spindlite arv: 1
• Laseri võimsus: 5 kW

Liikumine

• X-TELG Liikumine: 3000 mm
• X-TELG Töökanal: 200 m/min
• Y-TELG Liikumine: 1500 mm
• Y-TELG Töökanal: 200 m/min
• Z-TELG Liikumine: 115 mm
• Z-TELG Töökanal: 200 m/min
• X-Y-samaaegne Töökanal: 300 m/min
• Pa Täpsus: 0.1
• Ps Täpsus: 0.03

Toorik

• Toorik x: 3000 mm
• Toorik y: 1500 mm

Laud

• Välipikkus: 3000 mm
• Välilaius: 1500 mm

Materjali maksimaalne paksus

• Teras: 25 mm
• Roostevaba teras: 20 mm
• Alumiinium: 12 mm

Keskmine

• Peamine elektrooniline ühendus: 400 V / 50 Hz
• Voolutarve: 105 kW
• Õhurõhk: 6 bar
• He tarbimine: 13.1 l/h
• CO2 tarbimine: 1.1 l/h
• N2 tarve: 5.8 l/h
• Määrdepaak: 95 L
• Kiipkonveier: Jah
