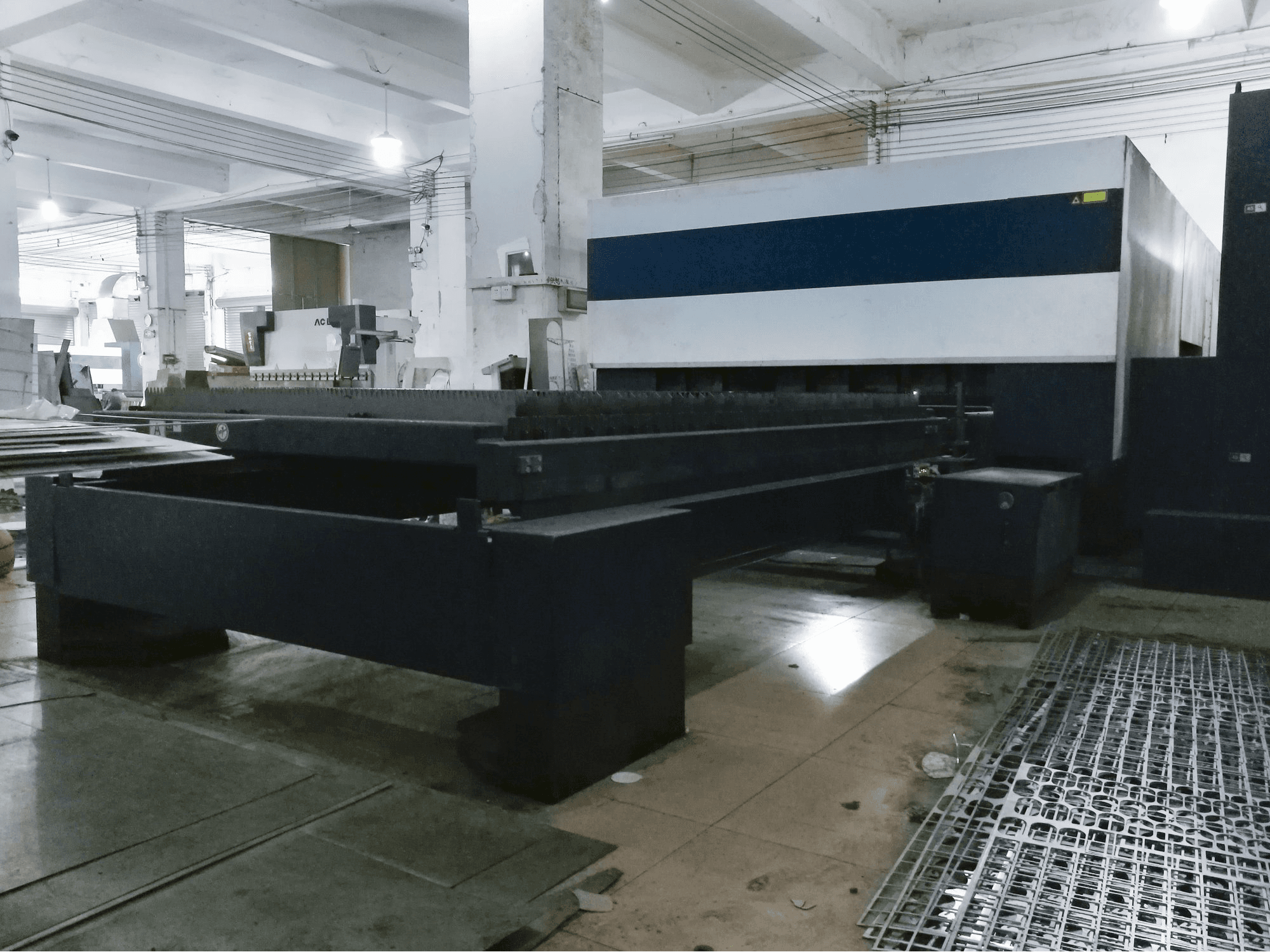

TRUMPF - TruLaser 3030CN-LAS-TRU-2014-00003

Üldandmed

• Mõõtmislaius: 9155 mm
• Mõõtmissügavus: 3400 mm
• Mõõtmiskõrgus: 2200 mm
• Masina kaal: 12000 kg

Juhtseade

• Mudel: SINUMERIK 840D
• Liides: USB, Ethernet
• Kaubamärk: SIEMENS

Põhiajam

• Spindlite arv: 1
• Laseri võimsus: 4 kW

Liikumine

• X-TELG Liikumine: 3000 mm
• X-TELG Töökanal: 60 m/min
• Y-TELG Liikumine: 1500 mm
• Y-TELG Töökanal: 60 m/min
• Z-TELG Liikumine: 115 mm
• Z-TELG Töökanal: 60 m/min
• X-Y-samaaegne Töökanal: 85 m/min
• Pa Täpsus: 0.1
• Ps Täpsus: 0.03

Toorik

• Toorik x: 3000 mm
• Toorik y: 1500 mmm

Laud

• Välipikkus: 3000 mm
• Välilaius: 1500 mm

Materjali maksimaalne paksus

• Teras: 20 mm
• Roostevaba teras: 15 mm
• Alumiinium: 10 mm

Keskmine

• Peamine elektrooniline ühendus: 400 V / 50 Hz
• Voolutarve: 88 kVA
• Õhurõhk: 6 bar
• He tarbimine: 13.1 l/h
• CO2 tarbimine: 1.1 l/h
• N2 tarve: 5.8 l/h
• Määrdepaak: 95 L
