SCHMID SE 368

Fotogalerii

SCHMID - SE 368DE-MIL-SCH-2019-00002

Müüdud

Kas teil on lisaküsimusi? Võta meiega ühendust!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Võtke ühendust Whatsappis

GINDUMAC
Tooted
Tööpingid
➤ Müüa kasutatud SCHMID SE 368 | gindumac.com

Kuva algkeeles

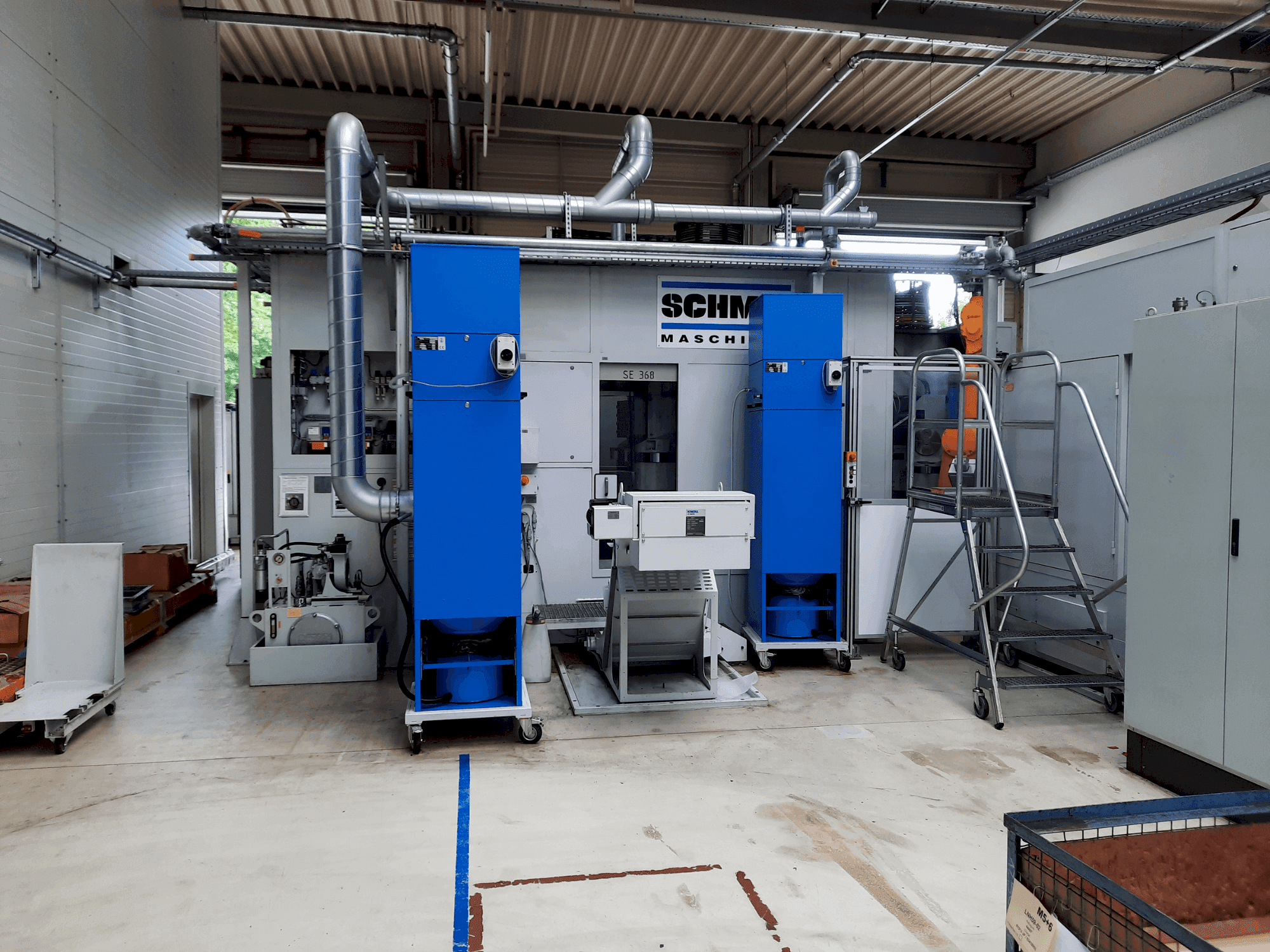

See 5-teljeline SCHMID SE 368 horisontaalne töötluskeskus toodeti 2019. aastal. Sellel on Siemens Sinumerik 840 D SL juhtseade, kiirkäigukiirus 75/40/90 m/min X/Y/Z ja süstiklaud. Varustatud kahe NC-pöörleva sõlme, 30-kordse tööriistavahetaja ja HSK-A63 tööriistahoidikuga. Maksimaalne kiirus on 10 000 pööret minutis. Sisaldab laastukonveierit ja jahutussüsteemi. Suurepärane võimalus osta see SCHMID SE 368 horisontaalne töötluskeskus. Selle horisontaalse töötluskeskuse kohta lisateabe saamiseks võtke meiega ühendust.

Ülevaade

kaubamärk: SCHMID
aasta: 2019
MUDEL: SE 368
rakenduse tüüp: Freesimine
Asukoht: Saksamaa
seadme tüüp: Horisontaalne töötlemiskeskus
juhtseadme tootemark: SIEMENS

Tehniline teave - SCHMID SE 368

Üldandmed

Masina kaal: 21000 kg

Juhtseade

Mudel: Sinumerik 840 D SL
Kaubamärk: SIEMENS

Põhiajam

Spindlite arv: 2
Spindli kiirusvahemik: 50 - 24000 rpm 1/MIN
Tööriista koonus: HSK-A63

Liikumine

X-TELG Liikumine: 400 mm
X-TELG Kiire traavers: 75 m/min
Y-TELG Liikumine: 450 mm
Y-TELG Kiire traavers: 40 m/min
Z-TELG Liikumine: 550 mm
Z-TELG Kiire traavers: 90 m/min

Tööriistad

Tööriista maksimaalne läbimõõt: 75 mm

Täiendav varustus

- Kahekordne spindel
- Shuttle laud
- 2x 2 NC pöörlevat pöörlevat seadet
- Elektrikilpide süsteem
- Laastukonveier Knoll 600K-1 2019
- Hüdrauliline seade
- Filtrisüsteem
- Jahutussüsteem Lahntechnik KOF1803-100 2020
- Tööriistasalve positsioonide arv: 2x 30
- Pöördlaud (NC / hüdrauliline kinnitus): nx 360o, vertikaaltelg,

Lisainformatsioon

Masina eelised

Masina tehnilised eelised:
- - Ibag kolmefaasiline peaajam: s1-100% 40 kw / s6-40% 52 kw
- - Peamised jõudlusandmed tööspindli kw s1: 3 12 29 40 40
- - Spindli kiirused ca. 1/min : 1000 5000 10 000 20 000 24 000
- - Pöördemoment u. Nm: 27 27 27 19 17
- - Tööriista läbimõõt vabade naaberpositsioonidega: 125 mm
- - Pööratav laud (nc / hüdrauliline indekseerimine) : vertikaaltelg, 0° - 180°, max. Pöörlemisnurk ühenduses 5. Teljega: +/- 150°
- - Pöördlaua läbimõõt: 400 mm, pöördlaud (horisontaalsed teljed u1-u2/ v1-v2), pöördlaud (nc / hüdrauliline kinnitus): nx 360o, vertikaaltelg, pöördlaua läbimõõt: 330 mm
- - Kaubaaluste kinnitus: 2 nullpunkti kinnitusmoodulit/laud
- - Asukoha mõõtmise süsteemid: absoluutse asukoha mõõtmise süsteemid
- - Asendi tolerants x - y - z : 0,008 mm (vdi/dgq 3441)
