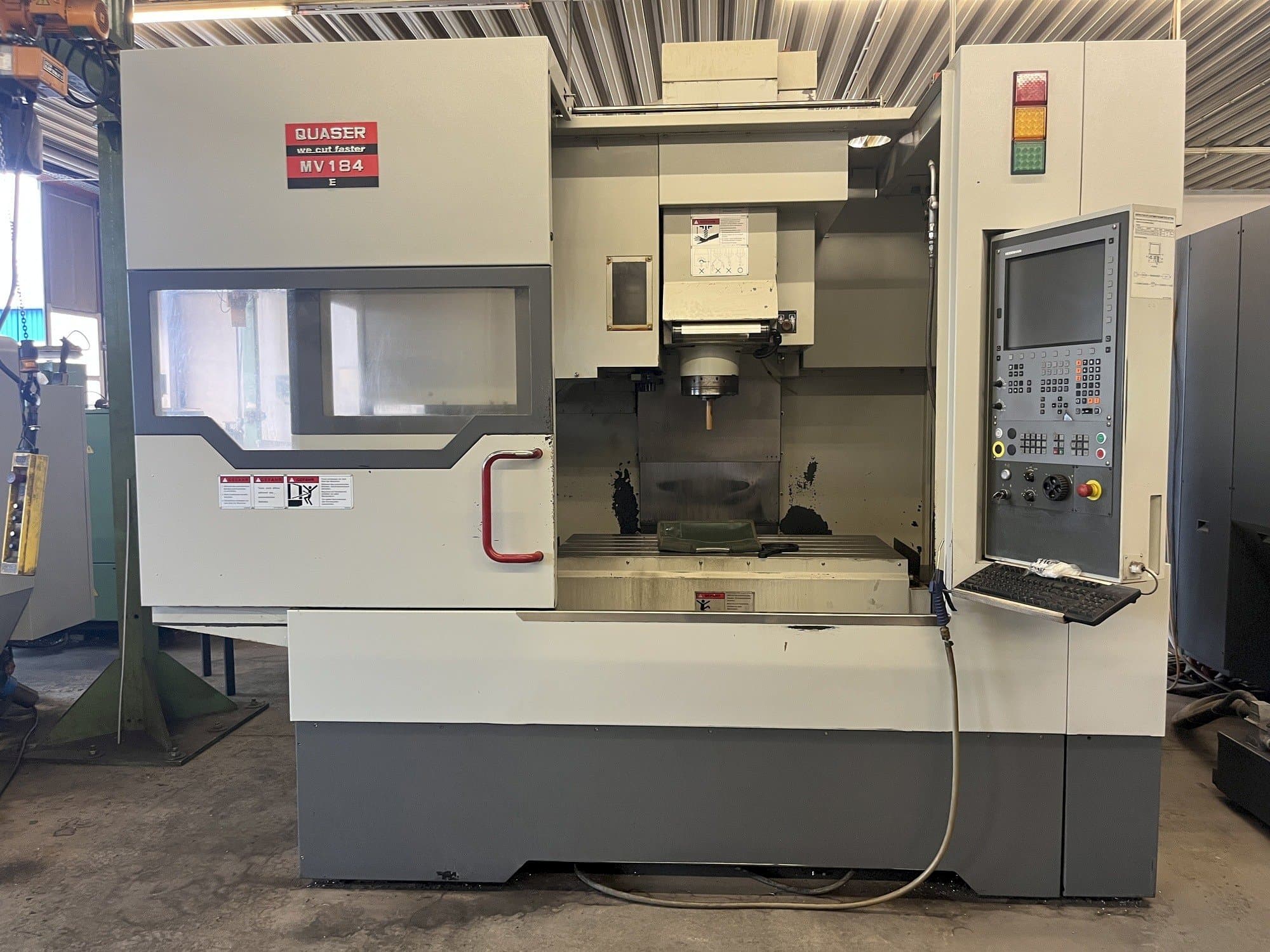

Quaser MV 184E vertikaalne masinakeskus

Kuva algkeeles

See Quaser MV 184E vertikaalne masinakeskus on toodetud aastal 2009. See on varustatud Heidenhain iTNC 620 juhtseadmega ja sellel on 3. Masina spindli pöörlemissagedus on 30–12000 pööret minutis.

Ülevaade

kaubamärk: Quaser
aasta: 2009
MUDEL: MV 184E
rakenduse tüüp: Freesimine
Asukoht: Saksamaa
seadme tüüp: Vertikaalne töötlemiskeskus
saadavus: Müüdud
juhtseadme tootemark: HEIDENHAIN

Tehniline teave - Quaser MV 184E

Üldandmed

Mõõtmislaius: 2820 mm
Mõõtmissügavus: 2920 mm
Mõõtmiskõrgus: 2860 mm
Masina kaal: 6790 kg

Juhtseade

Mudel: iTNC 620
Kaubamärk: HEIDENHAIN

Põhiajam

Spindli kiirusvahemik: 30 - 12000 1/MIN
Spindli mootori võimsus: 17 kw
Telgede arv: 3

Liikumine

X-TELG Liikumine: 1020 mm
Y-TELG Liikumine: 610 mm
Z-TELG Liikumine: 610 mm

Laud

Välipikkus: 1200 mm
Välilaius: 600 mm
Laua koormus: 7 kg

Täiendav varustus

- Laastukonveier

Lisainformatsioon

Masina eelised

Masina tehnilised eelised:
- - Sisemine jahutusvedeliku juurdevool 20 bar
- - Tööriistade arv ajakirjas 30 tk
- - Tööriistahoidja sk 40
- - Kahe käega tööriistavahetaja 30 hoiukohaga
- - Suuremõõtmelised lineaarsed juhikud kõigil telgedel
- - Väga dünaamilised digitaalsed etteandeajamid 6800 n (z 13900 n) teljevõimsusega
- - Arvuti optimeeritud raske masina korpus, mis on valmistatud tugevalt ribitud malmist
- - Kiirkäik 32 rnlmin (z ;24 mlmin), kiirendus {x/y/z) 3/3 /3 m/sek'
- - Pöördemoment 108 nm
- - Siemens-weissi põhivõll sk 40, sobib standardsetele kinnitustele ja viimistlussüsteemiga tööriistadele
Kvalitatiivsed eelised masinale:
- - Peaspindli jahutussüsteem eraldi 100 1 õlijahutusringiga ja peamootori õhuvarustusega
- - Eellaaditud kuulkruvid läbim. 45 mm
- - Tööriistahoidikud vastavalt standardile din 69871 (bt 40 lisavarustus), tööriista kinnituspoldid vastavalt standardile din 69872 (iso) 7388 valik)
- - Laastude utiliseerimine, mis koosneb 2 kruvikonveierist ja sptll-süsteemist tööpiirkonnas, samuti kaabitsa lintkonveierist
- - Jahutusvedeliku paak mahuga 300 l
- - Üleujutusjahutus, 12 reguleeritava väljalaskeotsikuga, mis paiknevad rõngas spindli ninas, edastusvõimsus 60 1/min 2-baarisel palronfiltril 80 µ laastude loputamiseks ja üleujutusjahutuseks
- - Sisemine jahutusvedeliku juurdevool grundfossi pumbaga 20 bar. 251/min, sh. Kassettfilter 25 µ
- - Laastude loputus grundtoss pumbaga 60 1/min 2 baariga, roostevabast terasest laastualused töökambris
- - Töökambri täielik kaitse suurte vaateuksedega (ukseava 900 mm) ja 2 tööpiirkonna valgustusega, samuti masina olekutuli
- - Puhu õhk, väljast. Kuivtöötlemiseks

Lisainformatsioon

- Jahutusvedeliku pihustuspüstol. - kahevärviline maal helehallis/hallis. - Klaaskaalud X- jaoks. Y- ja Z-telg (HDH) koos ülerõhuga, et vältida otsese mõõtesüsteemi saastumist. - Kuulkruvide automaatne keskmäärimine. - Quaser töötluskeskused vastavad CE standarditele.

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
