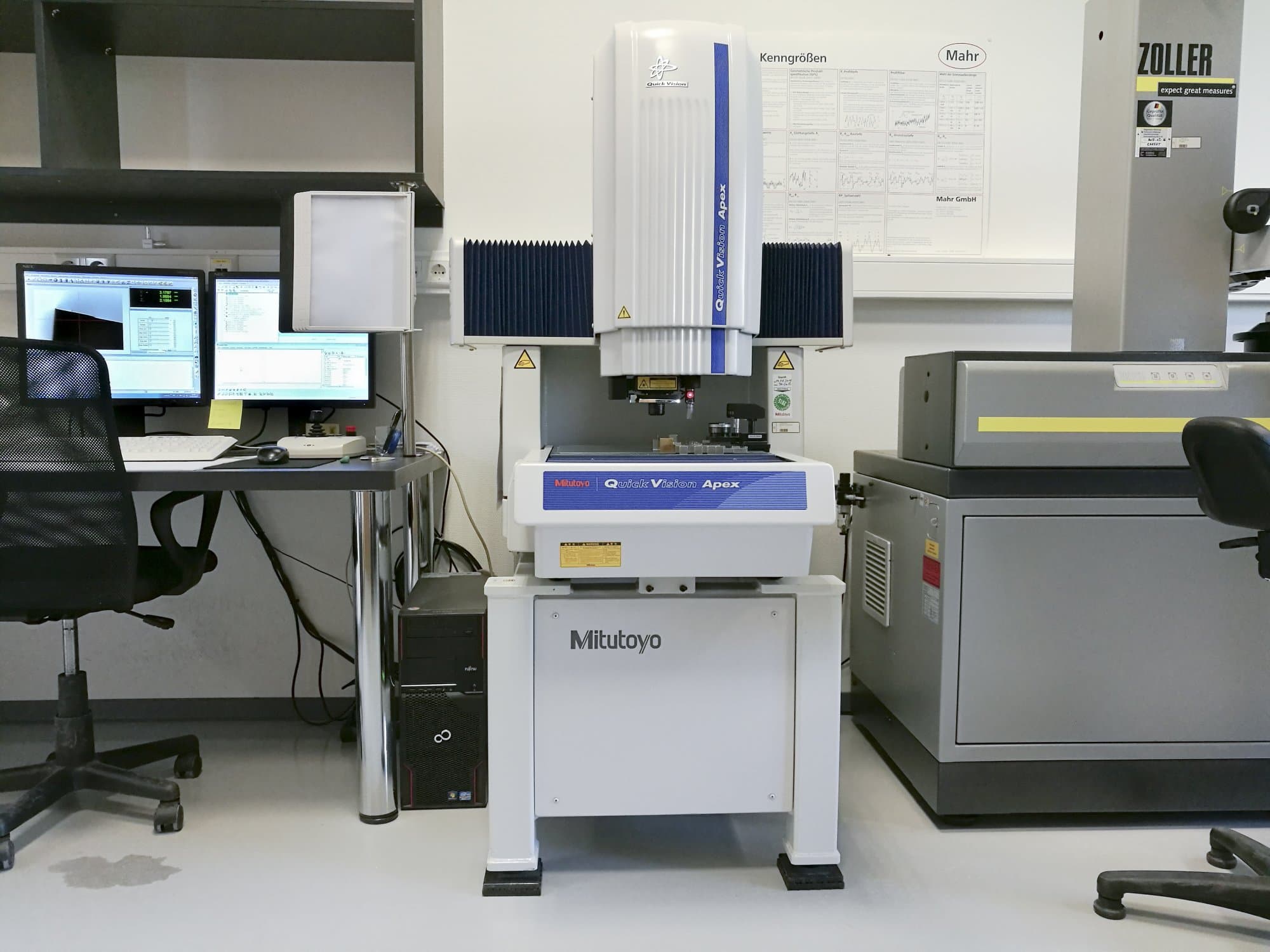

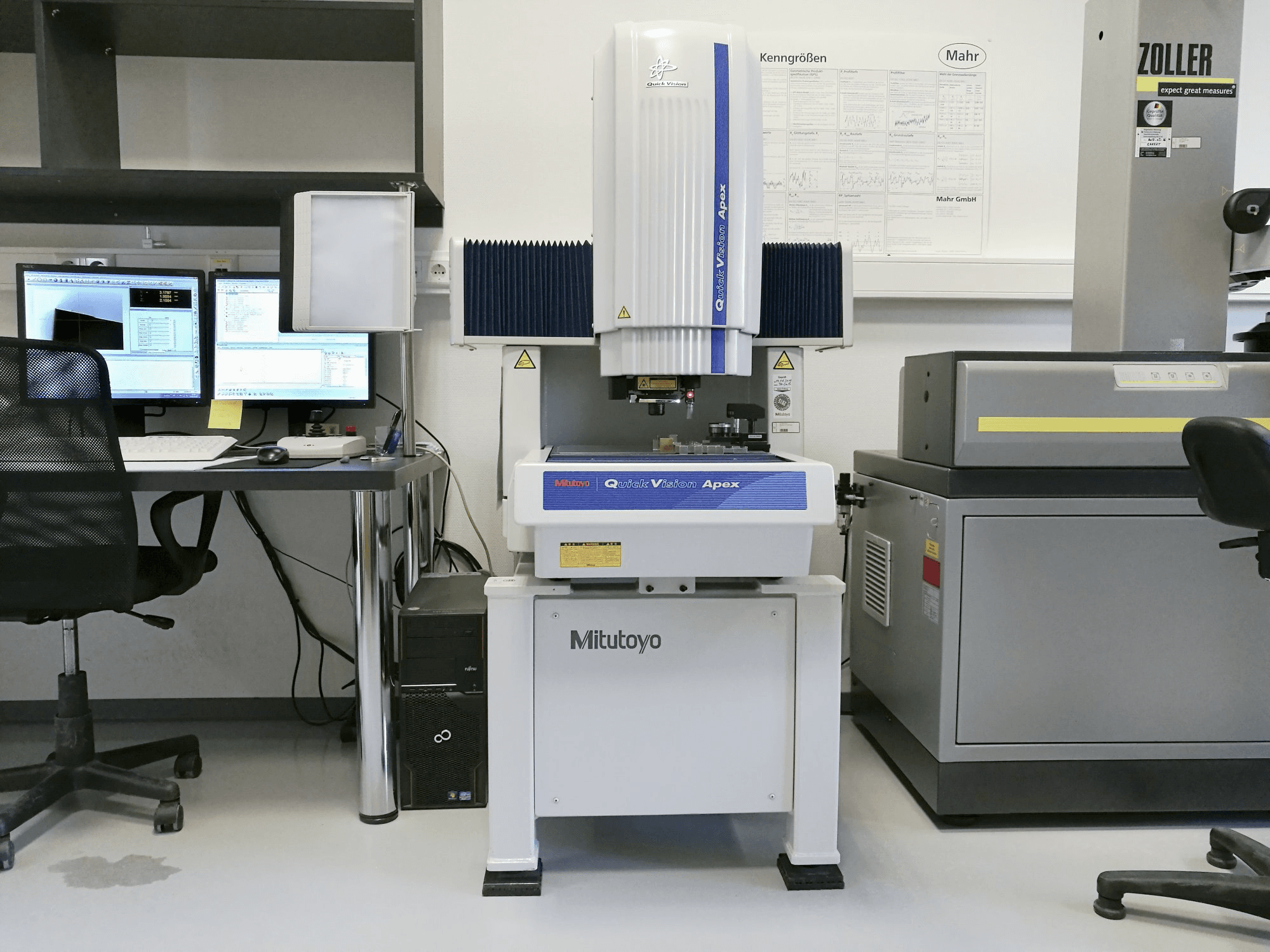

Mitutoyo - QVT1-X302PIL-CDE-MEA-MIT-2011-00001

Üldandmed

• Mõõtmislaius: 859 mm
• Mõõtmissügavus: 951 mm
• Mõõtmiskõrgus: 1609 mm
• Masina kaal: 360 kg

Juhtseade

• Väljalase: 11.101
• Kaugjuhtimine: Jah

Põhiajam

• Kaamera: Suure tundlikkusega CCD-kaamera (must-valge)
• Valgustus: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
• Eraldusvõime: 0.0001 mm

Liikumine

• X-TELG Liikumine: 300 mm
• X-TELG Töökanal: 300 mm/s
• X-TELG Suurim mõõteviga: -0.761 µm
• X-TELG Täpsus: E1x1-(1.5+3L/1000) µm
• Y-TELG Liikumine: 200 mm
• Y-TELG Töökanal: 300 mm/s
• Y-TELG Suurim mõõteviga: 0.488 µm
• Y-TELG Täpsus: E1y2-(1.5+3L/1000) µm
• Z-TELG Liikumine: 200 mm
• Z-TELG Töökanal: 300 mm/s
• Z-TELG Suurim mõõteviga: -0.982 µm
• Z-TELG Täpsus: E1z3-(1.5+4L/1000) µm
• X-Y-tasand(diagonaal_1) Suurim mõõteviga: 1078 µm
• X-Y-tasand(diagonaal_1) Täpsus: E2xy4-(2+4L/1000) µm
• Y-Y-tasand (diagonaal_2) Suurim mõõteviga: 1326 µm
• Y-Y-tasand (diagonaal_2) Täpsus: E2xy5-(2+4L/1000) µm

Toorik

• Toorik z: 200 mm
• Tooriku kaal: 20 kg

Laud

• Välipikkus: 399 mm
• Välilaius: 271 mm

Keskmine

• Peamine elektrooniline ühendus: 230 V / 50 Hz
