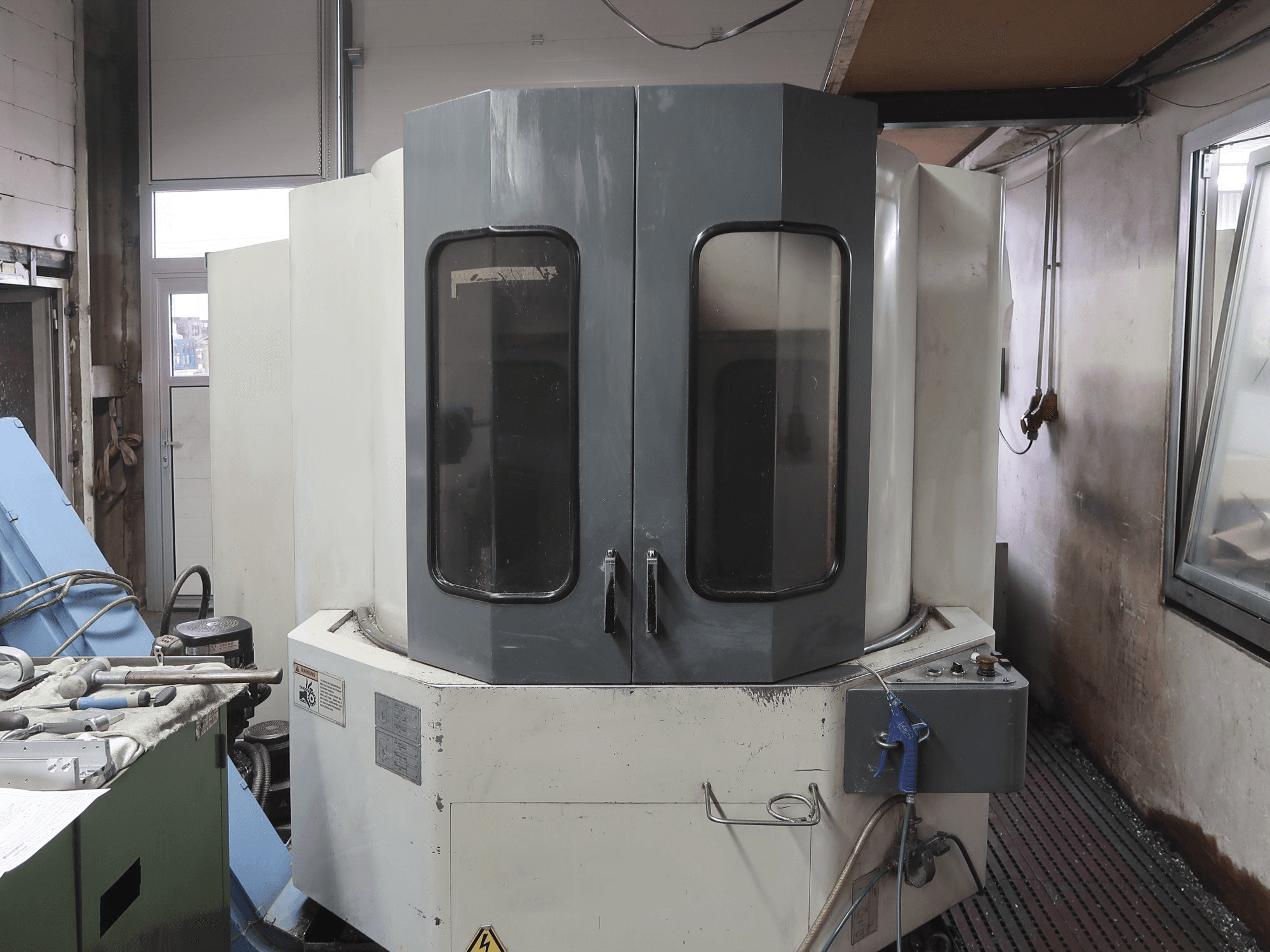

Mazak - HTC-400DE-MIL-MAZ-1998-00001

Üldandmed

• Mõõtmislaius: 3555 mm
• Mõõtmissügavus: 2260 mm
• Mõõtmiskõrgus: 2280 mm
• Masina kaal: 6700 kg

Juhtseade

• Mudel: Mazatrol M20
• Liides: serial
• Kaubamärk: MAZATROL

Põhiajam

• Spindlite arv: 1
• Spindli kiirusvahemik: 10000 1/min
• Spindli mootori võimsus: 5.5 kW
• Tööriista koonus: ISO 40

Liikumine

• X-TELG Liikumine: 580 mm
• X-TELG Töökanal: 0 - 8000 mm/min
• X-TELG Kiire traavers: 30000 mm/min
• X-TELG Tagasilöök: 0.02 mm
• Y-TELG Liikumine: 510 mm
• Y-TELG Töökanal: 0 - 8000 mm/min
• Y-TELG Kiire traavers: 30000 mm/min
• Z-TELG Liikumine: 510 mm
• Z-TELG Töökanal: 0 - 8000 mm/min
• Z-TELG Kiire traavers: 30000 mm/min
• Z-TELG Tagasilöök: 0.01 mm

Toorik

• Tooriku dünaamiline takistus: 560 mm
• Toorik z: 630 mm
• Tooriku kaal: 300 kg

Laud

• Välipikkus: 400 mm
• Välilaius: 400 mm

Tööriistad

• Ladustatud avad: 24
• Maksimaalne kaal: 8 kg
• Tööriista maksimaalne läbimõõt: 95 / 115 mm
• Tööriista maksimaalne pikkus: 380 mm

Keskmine

• Peamine elektrooniline ühendus: 380 V / 50 Hz
• Voolutarve: 28 kVA
• Õhurõhk: 6 bar
• Määrdepaak: 300 L
• Õlipaak: 3 L
• Kiipkonveier: Jah
• Sisemine jahutus: Jah
