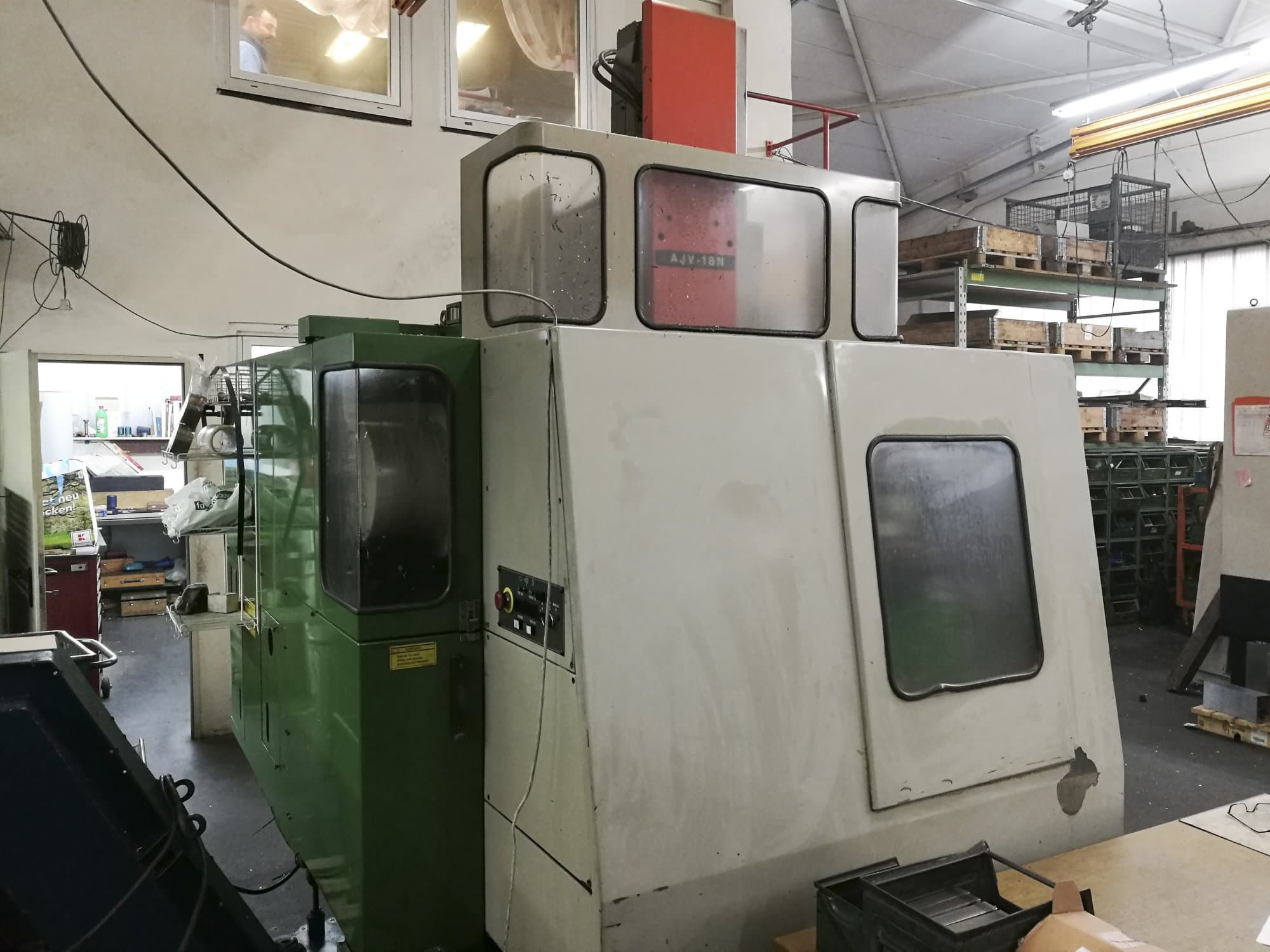

Mazak - AJV-18NDE-MIL-MAZ-1991-00001

Üldandmed

• Mõõtmislaius: 4200 mm
• Mõõtmissügavus: 4000 mm
• Mõõtmiskõrgus: 3000 mm
• Masina kaal: 4600 kg

Juhtseade

• Mudel: Mazatrol M32
• Liides: Seeria
• Kaubamärk: MAZATROL

Põhiajam

• Spindlite arv: 1
• Spindli kiirusvahemik: 10000 1/min
• Spindli mootori võimsus: 5.5 kW
• Tööriista koonus: ISO 40

Liikumine

• X-TELG Liikumine: 560 mm
• X-TELG Kiire traavers: 30000 mm/min
• X-TELG Tagasilöök: 0.002 mm
• Y-TELG Liikumine: 410 mm
• Y-TELG Kiire traavers: 30000 mm/min
• Y-TELG Tagasilöök: 0.01 mm
• Z-TELG Liikumine: 400 mm
• Z-TELG Kiire traavers: 18000 mm/min

Toorik

• Tooriku kaal: 300 kg

Laud

• Välipikkus: 400 mm
• Välilaius: 900 mm
• T-kujuliste süvendite suurus: 18 mm
• T-kujuliste süvendite arv: 3
• Vahekaugus: 125 mm

Tööriistad

• Ladustatud avad: 30
• Maksimaalne kaal: 8 kg
• Tööriista maksimaalne läbimõõt: 100 / 150 mm
• Tööriista maksimaalne pikkus: 250 mm

Keskmine

• Peamine elektrooniline ühendus: 380 V / 50 Hz
• Õhurõhk: 6 bar
• Kiipkonveier: Jah
