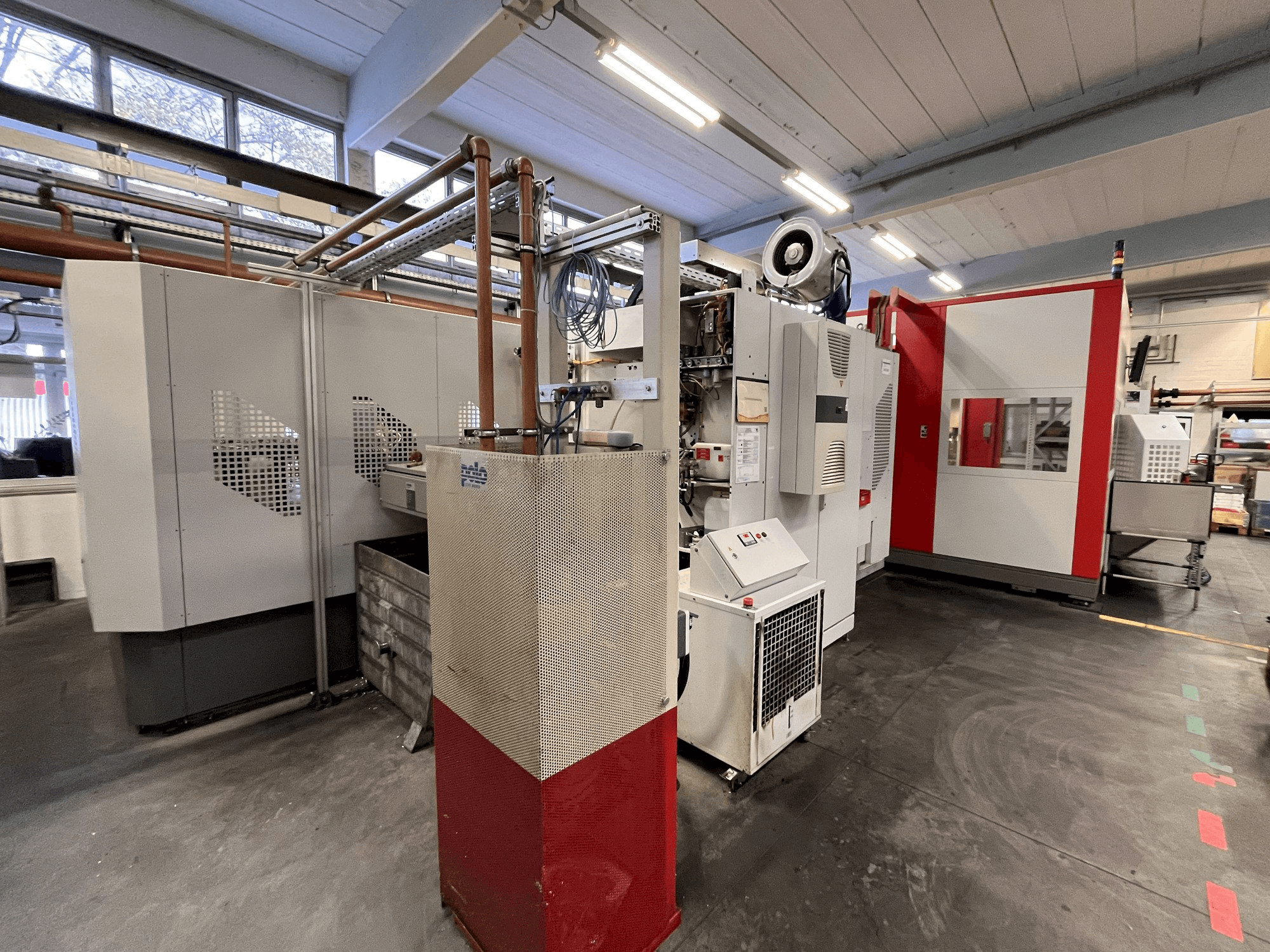

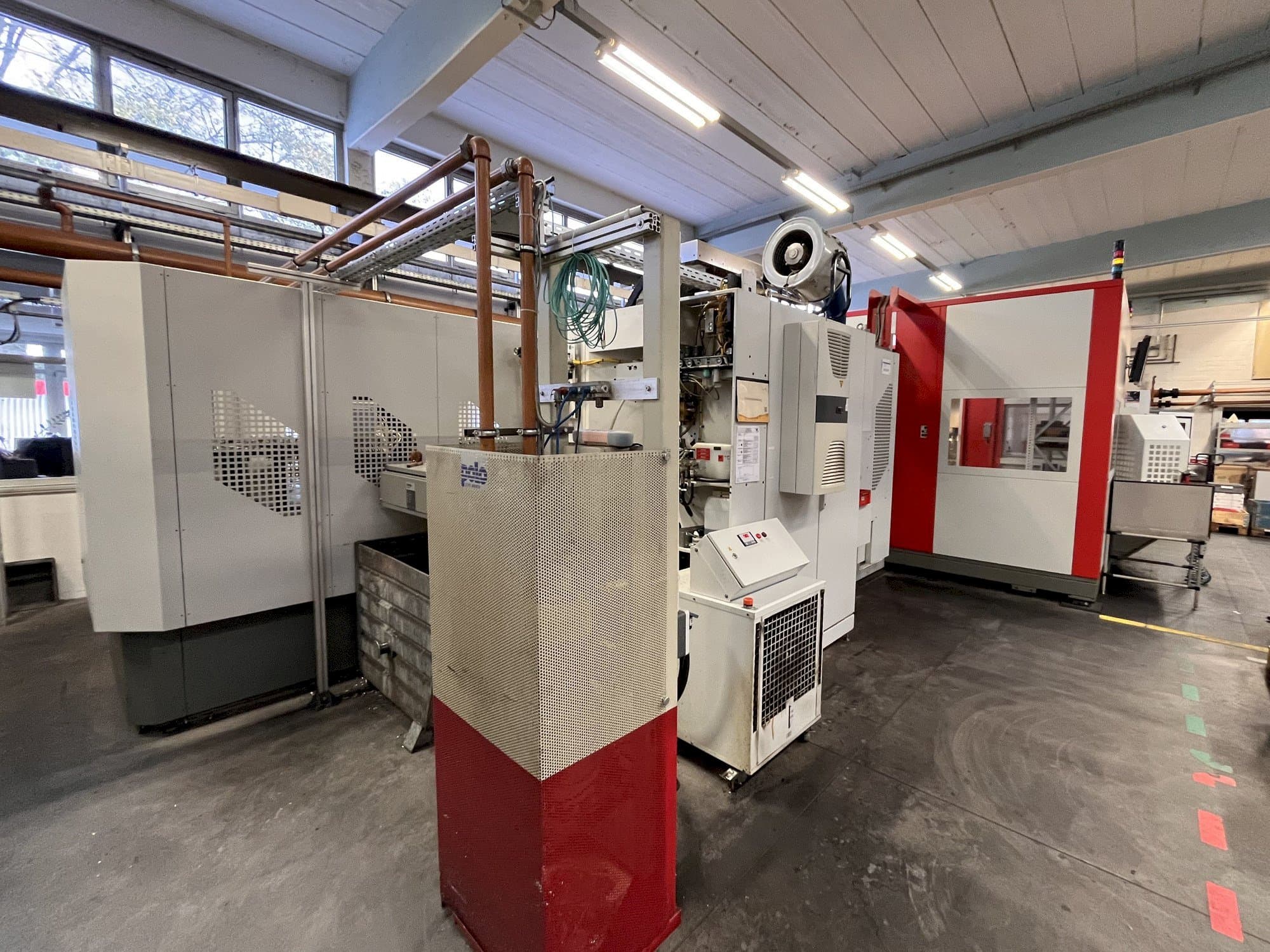

Masina HERMLE RS1 Robot System eestvaade

Aitäh külastuse eest

See masin müüdi hiljuti. Uurige sarnaseid saadaolevaid masinaid või saatke meile päring.

Vaata kõiki sarnaseid masinaid

Vaata sarnaseid masinaid

HERMLE RS1 Robot System

Fotogalerii

HERMLE - RS1 Robot SystemDE-MIL-HER-2009-00004

Müüdud

Kas teil on lisaküsimusi? Võta meiega ühendust!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Võtke ühendust Whatsappis

GINDUMAC
Tooted
Tööpingid
Süsteem kahe Hermle C40 U vertikaalse masinakeskuse poolt

Kuva algkeeles

See HERMLE RS1 robotsüsteem koosneb kahest Hermle C40 U vertikaalsest masinakeskusest, mis on valmistatud aastal 2009, mis on varustatud HERMLE C40 U juhtseadmega ja mille spindli pöörlemiskiirus on 18000 pööret minutis. Süsteemiga on kaasas 2008. aastal ehitatud automaatika KUKA KR 150-2 2000 robot, millel on 6 telge, mille maksimaalne kaal on 140 kg.

Ülevaade

kaubamärk: HERMLE
aasta: 2009
MUDEL: RS1 Robot System
tootmistunnid: 22400
rakenduse tüüp: Freesimine
Asukoht: Saksamaa
seadme tüüp: Vertikaalne töötlemiskeskus
juhtseadme tootemark: HEIDENHAIN

Tehniline teave - HERMLE RS1 Robot System

Kontrollseade

Mudel: ITNC 530
Kaubamärk: HEIDENHAIN

Põhiajam

Spindli kiirusvahemik: 18000 1/MIN
Tööriista koonus: HSK-A63
Telgede arv: 5

Liikumine

X-TELG Liikumine: 850 MM
Y-TELG Liikumine: 700 MM
Z-TELG Liikumine: 500 MM
A-TELG Liikumine: +/- 110 º MM

Tööriistad

Ladustatud avad: 38
Maksimaalne kaal: 8 KG
Tööriista maksimaalne läbimõõt: 300 MM
Tööriista maksimaalne pikkus: 125 MM

Lisainformatsioon

Täiendav varustus

Lahtris on 10 alust ilma kruustanguta, 1 kaubaalus igal masinal ja 8 automaatikaga

Masina eelised

Kvalitatiivsed eelised masinale

Tooraine ladustamiskohad, 2x toorme hoiualad kuupdetailide jaoks, 60 kohta laopinna kohta. Laaditav tooraine mõõtudega 50x15, silindriliste detailide jaoks 2x toorainealuseid, ühe kandiku kohta 56 kohta. Laadida saab 6 mm tihvtiga osi
2x lisahaarats: 1x silindriliste, 1x kuubikujuliste osade jaoks
Kuka 6 teljega maksimaalse kaubaaluse kaaluga 140 kg
Kuka käsitsijuhtimisseadme tooraine laadimine välise seadistusjaama kaudu
Kaubaaluste riiul 300x300 24 kohaga - millest 22 on riiulis olevad kaubaalused, millest 3 on jõuga kinnitusplokid automaatsete klambrite kinnitamiseks, 2 kuup, 1x silindriline
Master arvuti töötab windows 10 peal, soflex pcs töötab windows xp-s
Soflexi tellimuste haldamise versioon 4. 27

Masina tehnilised eelised

Ettenihe: 45000 mm/min, laastukonveier
Kaabitsakonveier ilma ikz-ta
Puhumisseade, puhub väljalaskeava läbi spindli keskosa
Manuaalne kajuti katus, automaatne kabiini uks
Polükarbonaadist turvaaknad, voodipesu, õhupuhastus kaaludele, olekutuli
Elekter. Soojuskompensatsioon itnc, elektriline käsitsijuhtimismoodul itnc, blum rulli purunemine/mõõtmine a3
Kasutuselevõtt/ajakiri, mõõtesond: renishaw omp 40-2l
Robot kuka kr 150-2 2000 (2008):
Masina kaal: 1267 kg, juhtseadme mark: kuka mudel: kcp2, telgede arv: 6
1x käsitsi kinnitusplokk, kaubaaluste riiul 400x400 18 ruumiga - millest 17 alust on riiulis

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
