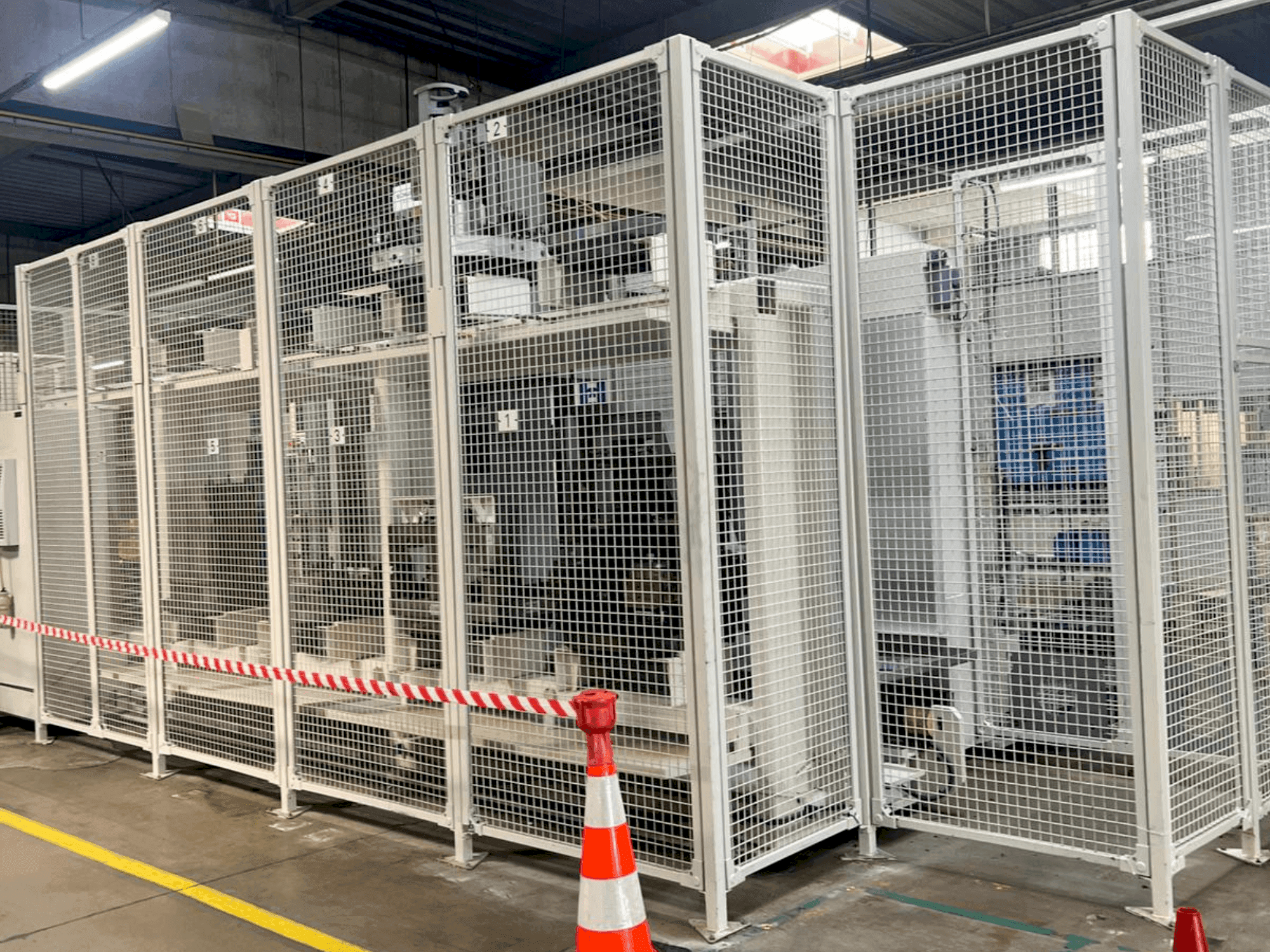

HELLER - MCH 250DE-MIL-HEL-2005-00004

Täiendav varustus

• - Ajakirja tüüp: kettsalong / Magasini maht: 50 kuni 100 tööriista (valikuline)
• - Tööriistasüsteem ja Magazine / Riiulimagasin: 234 pilu (SK), suurendatud tööriista kaalu kandevõime
• - X- ja Y-telg: 15 000 N (S3 juures – 40% töötsükkel) / Z-telg: 17 500 N (S3 juures – 40% töötsükkel)
• - Kiirused: liikumiskiirus (X, Y, Z): 50 000 mm/min / Kiirendus (dünaamiline pakett): 4,0 m/s² X-, Y- ja Z-s / Kiire liikumiskiirus: 60 000 mm/min / Maksimaalne kiirendus: 7,0 m/ s²
• - Spindli läbimõõt (eesmine laager): 100 mm
• - Laiendatud spindli pöörlemiskiirus: 12 500 p/min
• - Ajam: võimsus/pöördemoment [maks.] (S6 juures = 40%): 43 kW / 822 Nm / kiirusvahemik: 45–12 500 p/min (pikendatud)
• - Mudel: Siemens GRM pöördlaud koos täppispaketiga, sealhulgas temperatuurikompensatsiooni ja täppisjahutiga
• - Jaotus: nurgad 360 x 1° / indekseerimise täpsus: 6 sekundit / pöördeajad 45°/180° jaoks: 2,7 s / 3,5 s
• - Suure täpsusega jaotus (valikuline): 360 000 x 0,001° nurgad, indekseerimise täpsus 10 sekundit, pöördeajad 45°/180° jaoks: 0,9 s / 1,8 s

Lisainformatsioon

Masina eelised

• Masina tehnilised eelised:
  • - Õõnesvõlli seade (lisavarustus) ajami võimsus/pöördemoment [max. ]: 72 kw / 460 nm
  • - Tugevdatud käigukast [max. ]: 60 kw / 1145 nm
  • - Liikumiskiirus (x, y, z): 50000 mm/min
  • - Kiirendus: 7,0 m/s²
  • - Pöördlaua maksimaalne lubatud kinnitusmass (keskel): 800 dan
  • - Koguvõimsuse vajadus (põhiline): u. 79 kva
  • - Maksimaalne tööriista kaal: 25 dan / maksimaalne tööriista moment haaratsil: 2200 ncm / maksimaalne tööriista pikkus: 600 mm (spindli ninast) / maksimaalne tööriista läbimõõt (kõik pilud hõivatud): 112 mm (kuni 280 mm koos vaba ruumiga)
  • - Kiibist kiibile jõudmise aeg: 4,1 s kuni 5,1 s / tööriistahoidik: msk/pdk hoidik, sealhulgas õhu ja jahutusvedeliku juurdevool
  • - Kaubaaluste vahetamise süsteem ja alused/ alused: 2 standardset alust grammi spetsifikatsiooni kohta ja üks lisaalus kohandatud spetsifikatsiooniga / kaubaaluse suurus: 630 x 630 mm / kaubaaluse vahetamise täpsus (x, y, z): 0, 01 mm / kaubaaluse vahetamise aeg: 12 s
• Kvalitatiivsed eelised masinale:
  • - Jahutusvedelik ja loputussüsteem/jahutusvedeliku jahuti: cfc-vaba, ühildub vrf-ga/ jahutusvedeliku paak (baas): u. 1000 liitrit/ jahutusvedeliku pump (baas): 3 baari juures: 200 liitrit/min - 12 baari juures: 40 liitrit/min
  • - Paigaldusandmed masina kaal: u. 19 000 dan / kogu võimsusvajadus (baas): u. 79 kva / toide: 400 v / 50 hz / õhurõhk: 6 baari
  • - Asendi mõõtmise süsteem
  • - Mõõtmissüsteem: otsesed, absoluutsed lineaarsed skaalad suurima eraldusvõimega x, y ja z

Lisainformatsioon

• - Masin veel toite all
