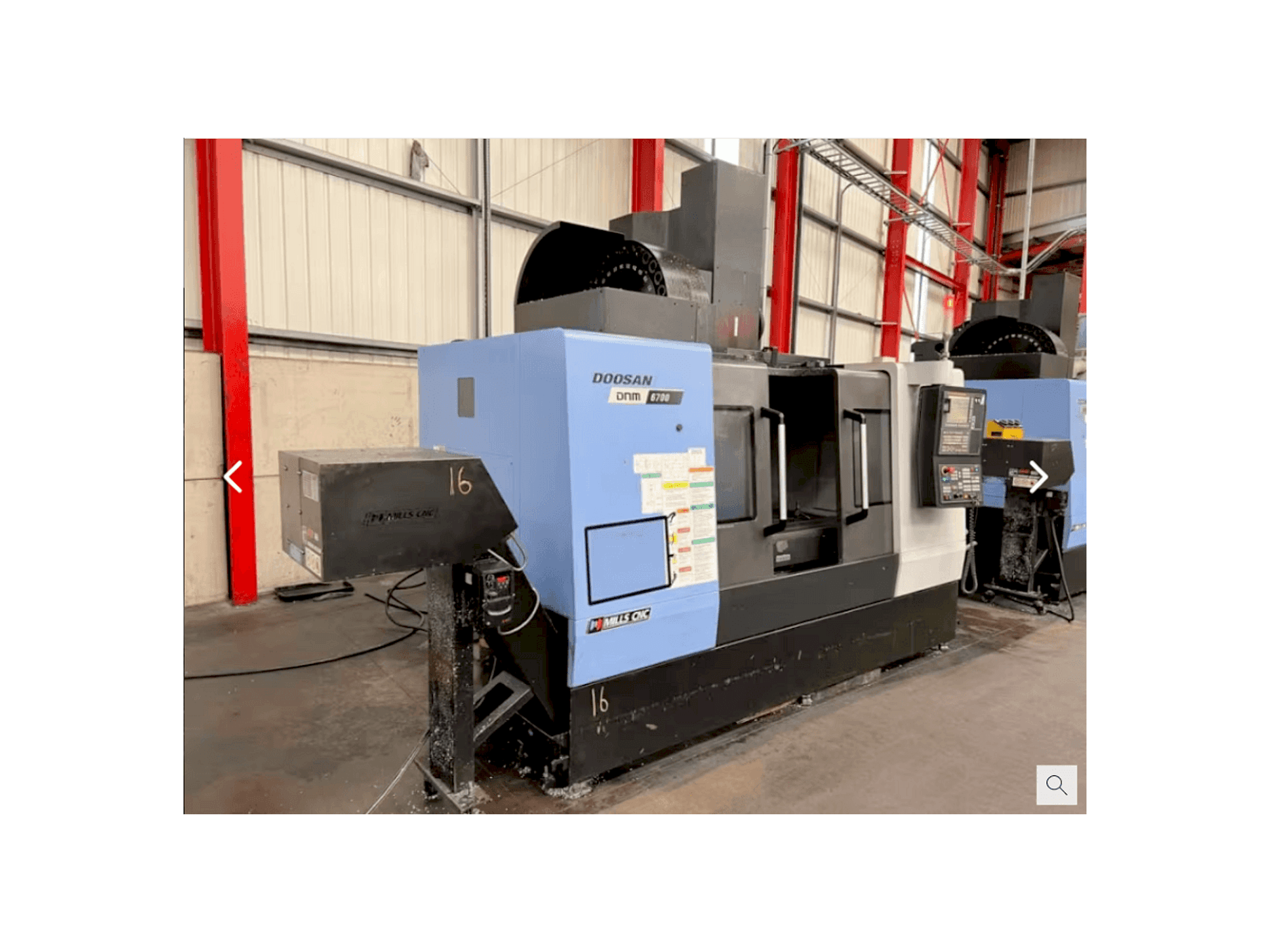

Masina Doosan DNM 6700 eestvaade

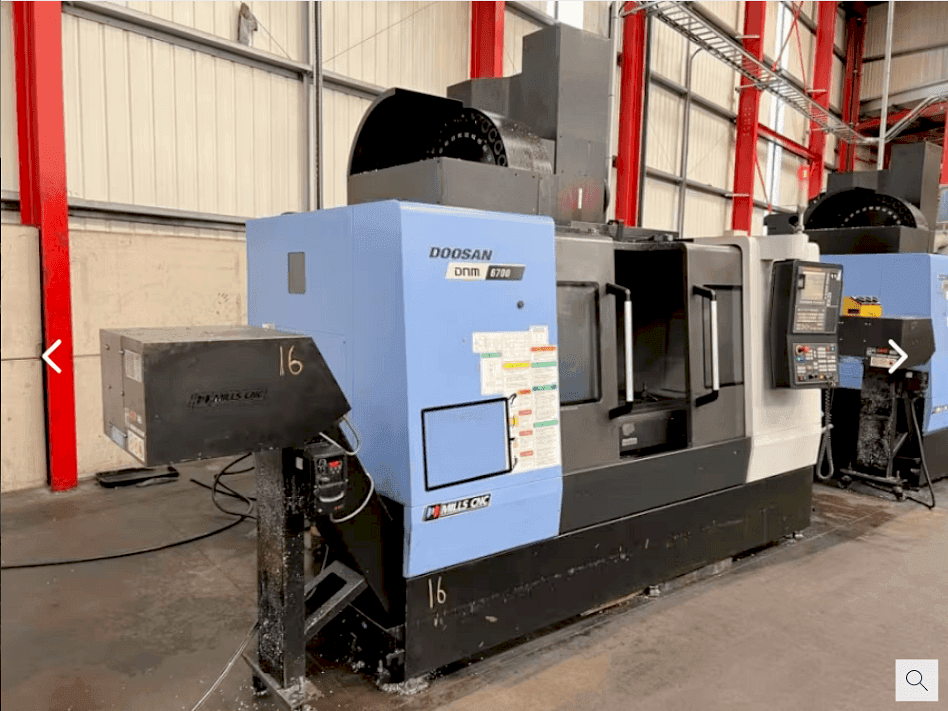

Masina Doosan DNM 6700 eestvaade

DOOSAN - DNM 6700GB-MIL-DOO-2016-00003

Müüdud

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

See Doosan DNM 6700 vertikaalne töötluskeskus toodeti 2016. aastal Lõuna-Koreas. See on varustatud Doosan Fanuc i-seeria juhtseadmega ja sellel on 3 telge. Masina spindli pöörlemiskiirus on 12000 p/min.

Ülevaade

  • kaubamärk: DOOSAN
  • aasta: 2016
  • MUDEL: DNM 6700
  • rakenduse tüüp: Freesimine
  • Asukoht: Ühendkuningriik
  • seadme tüüp: Vertikaalne töötlemiskeskus
  • saadavus: Müüdud
  • juhtseadme tootemark: FANUC

Tehniline teave - DOOSAN DNM 6700

Üldandmed

  • Mõõtmislaius: 4342 mm
  • Mõõtmissügavus: 2415 mm
  • Mõõtmiskõrgus: 3100 mm
  • Masina kaal: 8500 kg

Juhtseade

  • Mudel: i Series
  • Kaubamärk: FANUC

Põhiajam

  • Spindlite arv: 1
  • Spindli kiirusvahemik: 12000 1/MIN
  • Telgede arv: 3

Liikumine

  • X-TELG Liikumine: 1300 mm
  • Y-TELG Liikumine: 670 mm
  • Z-TELG Liikumine: 625 mm

Tööriistad

  • Ladustatud avad: 30
  • Maksimaalne kaal: 8 kg
  • Tööriista maksimaalne läbimõõt: 80/125 mm
  • Tööriista maksimaalne pikkus: 300 mm
  • Tööriistahoidiku tüüp: BT 40

Lisainformatsioon

    Masina eelised

    • Masina tehnilised eelised:
      • - Kiired etteanded: xyz: 36 x 36 x 30 m/min
      • - Min-max kõrgus spindli all 150-775 mm
      • - Tööriista vahetamise aeg (kiip kiibile): 3. 2 sekundit
      • - Spindli mootori võimsus 18. 5 kw
      • - Läbi spindli jahutusvedeliku
      • - Jahutusvedelik
      • - Kaugjuhtimisratas, usb port
    • Kvalitatiivsed eelised masinale:
      • - Heas seisukorras

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
