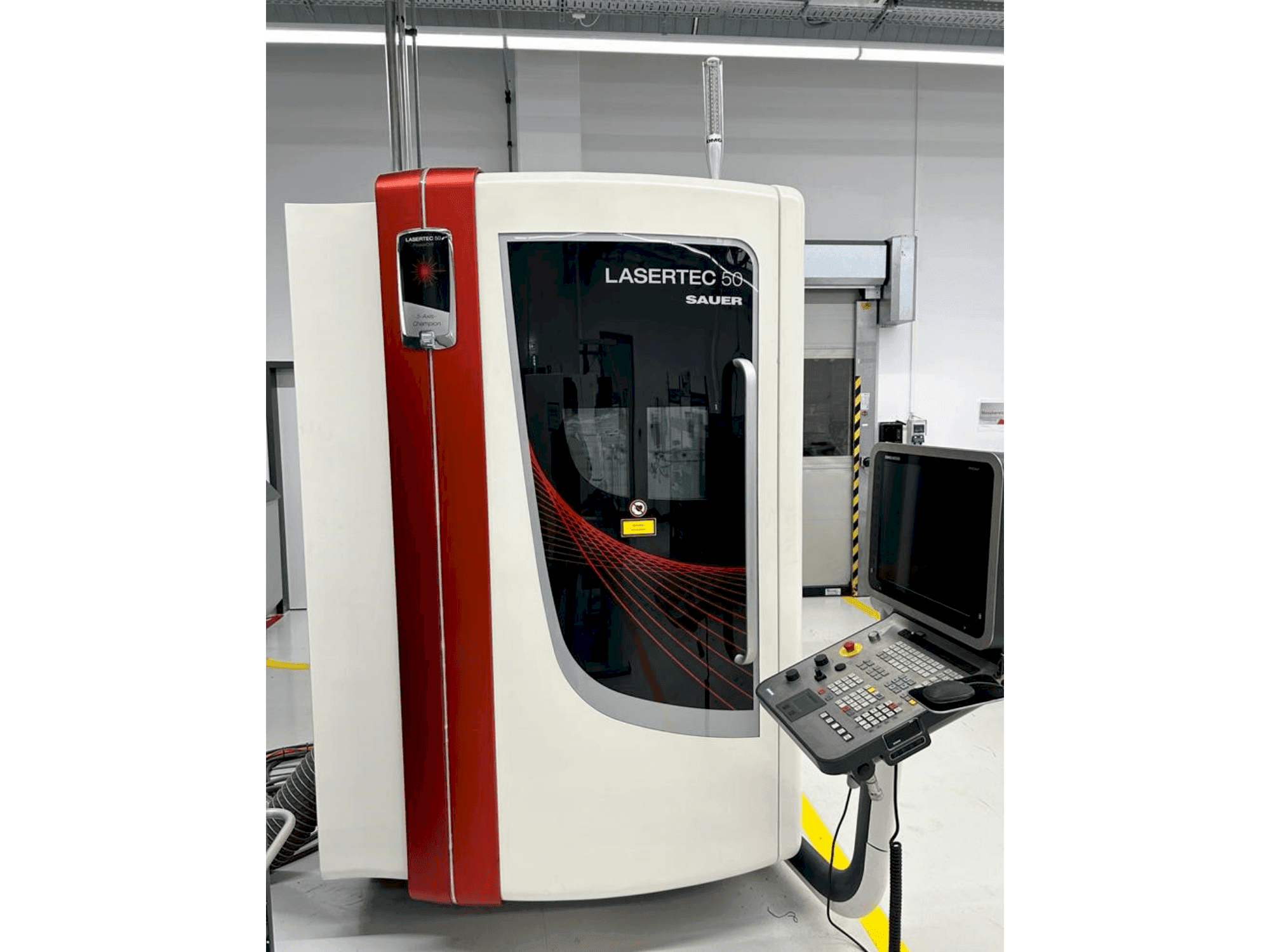

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Täiendav varustus

• - LASAG FLS 352A laser (2011)
• - Keller L-CUT-1-P2-B60-V väljatõmbesüsteem (2010)
• - KKT OLB 10 SA jahuti (2014)

Lisainformatsioon

Masina eelised

• Masina tehnilised eelised:
  • - Põhimasin: cnc laser-täppismasin // lasertec 50 täppistööriist 500 mm x 500 mm x 700 mm liikumistee // lineaarsete ajamite ristliugur // vertikaaltelg (z-telg) lineaarsete juhikute ja kuulkruviajamiga // täielik korpus ( laserkaitseklass 1) 1 laserturvaaknaga // mineraalvalust valmistatud tahke masina alusraam // lasag nd:yag laser fls (300 vatti) // töötlemispea (100 mm fookuskaugus) // mootoriga laiendaja 1–6 korda // varda kvaliteet
  • - Juhtseade: 3d tee juhtimine // siemens 840 d lahendusjoon
  • - Töölaud: nc pöörlev pöördlaud // ülidünaamiline ja täpne // kahe pöördemomendi mootoriga kuni 200mm läbimõõduga detailidele // max. Koormus kuni 14 kg
  • - Töölaua valikud: ks kinnitusäärik // radiaal- ja nurkjoonistusega hsk-63 kliendi aluse käsitsi kinnituseks kinnitus 200 x 280 mm // alus vajab hsk-63 hoidikut
  • - Kaamera läbi valgusvihu koos hanekelaga led-langeva valgusallikaga // töötlemispea kokkupõrkelüliti (3-teljeline)
  • - Juhtimisvalikud: 5-teljeline transformatsioon // elektrooniline käsiratas // programmeeritav protsessigaasi rõhk
  • - Mg-signaaltulede ekraan 4 masina olekuga: "programm aktiivne", "laseri hoiatus", "tõrge", "seadistusrežiim"
  • - 3d-mõõtesond renishaw omp 400, mis laieneb automaatselt
  • - Täiendav laserkaitseaken 297 mm x 210 mm // väljatõmbeseade sekundaarse filtriastmega // jahutusseade laserfls ja lineaarmootoritele // vesi-vesi soojusvaheti
  • - Dmg elektritööriistad
• Kvalitatiivsed eelised masinale:
  • - Pcd/cbn toorikute lõikamine kolme kuni viie telje kaupa: 10x kiirem võrreldes traat-edm-iga
  • - Pcd / cbn vahetükkide laserlõikus 2d ja otse varre tööriistale
  • - 5-teljeline täppismasin lineaarsete ajamitega x/y-s > 1g kiirenduse jaoks
  • - Väga dünaamilised pöördemomendiga mootorid mõlemal pöördteljel (b- ja c-telg)
  • - Kõrge positsioneerimistäpsus ≤ 8 μm
  • - Ccd-kaamera ja 3d-puuteandur kiireks seadistamiseks
  • - Spetsiaalsete tarkvarafunktsioonidega kasutajasõbralik siemens 840d lahendusliin
  • - Väga hea laseri ligipääsetavus reguleerimis- ja hooldustöödeks
  • - Spetsiaalset protsessigaasi ei kasutata. Vaja on ainult 6 baari suruõhku
  • - Masin võib töötada üheaegselt 5 teljega

Lisainformatsioon

• - Masin on hetkel tootmises, kuid kohe saadaval

Maksetingimused

• Ettemakse

• Varade rahastamine
