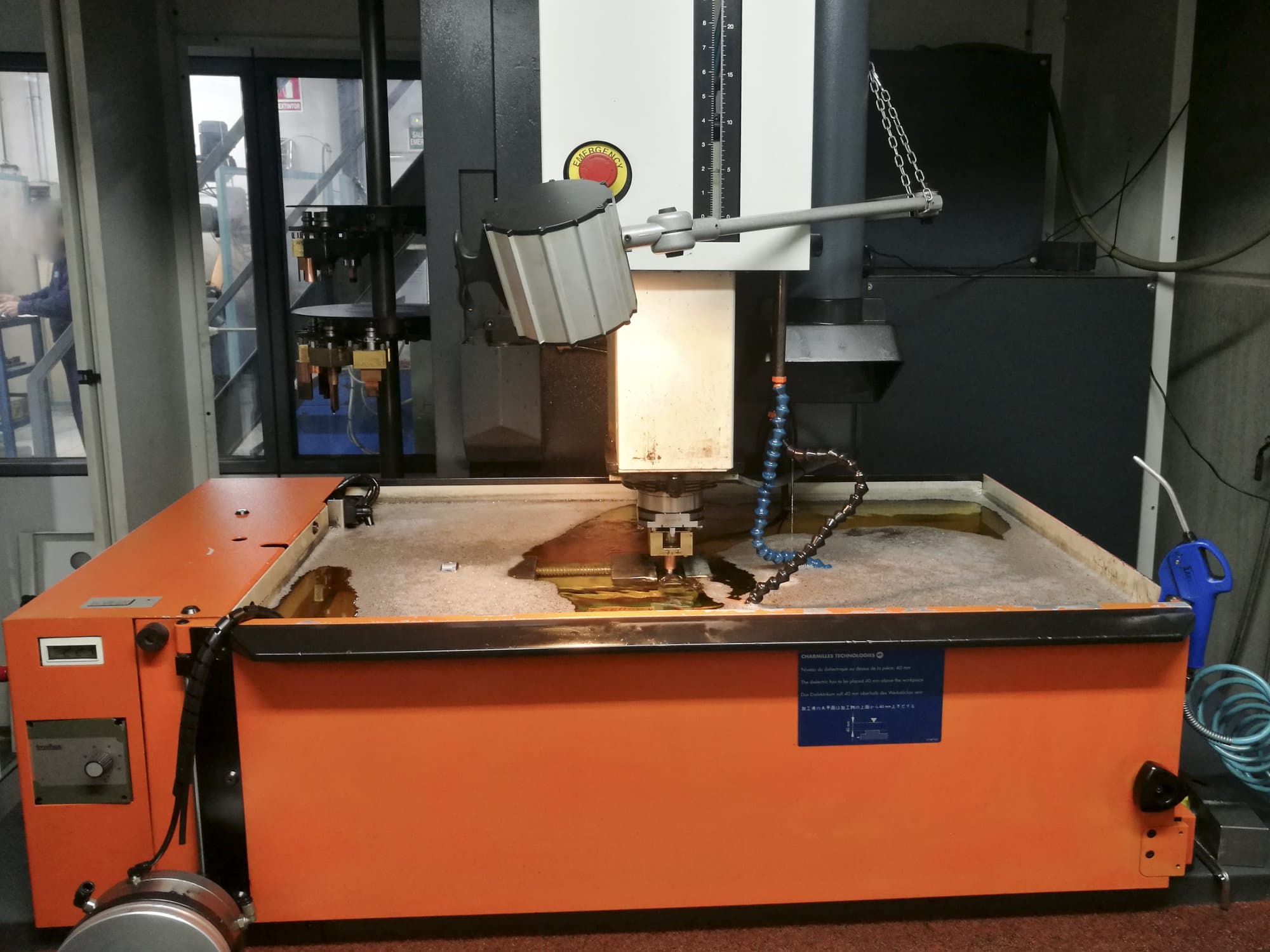

CHARMILLES - ROBOFORM 2000+ES-EDM-CHA-1996-00001

Üldandmed

• Mõõtmislaius: 2790 mm
• Mõõtmissügavus: 1910 mm
• Mõõtmiskõrgus: 2540 mm
• Masina kaal: 3450 kg

Juhtseade

• Kaubamärk: CHARMILLES

Liikumine

• X-TELG Liikumine: 320 mm
• X-TELG Töökanal: 15 mm/s
• X-TELG Täpsus: 0.5 µm
• Y-TELG Liikumine: 220 mm
• Y-TELG Töökanal: 15 mm/s
• Y-TELG Täpsus: 0.5 µm
• Z-TELG Liikumine: 320 mm
• Z-TELG Töökanal: 15 mm/s
• Z-TELG Täpsus: 0.5 µm
• C-TELG Liikumine: 360° MM
• C-TELG Töökanal: 100 tr/min
• C-TELG Etteandevõimsus: 20 Nm
• C-TELG Täpsus: 1/1000°

Toorik

• Toorik x: 550 mm
• Toorik y: 880 mm
• Toorik z: 225 mm
• Tooriku kaal: 550 kg

Laud

• Välipikkus: 560 mm
• Välilaius: 400 mm
• Kõrguse reguleerimine: 550 mm
• T-kujuliste süvendite suurus: 12 mm
• T-kujuliste süvendite arv: 3
• Vahekaugus: 125 mm

Keskmine

• Peamine elektrooniline ühendus: 400 V / 50 Hz / 3P / 16 A
• Voolutarve: 5 kVA
• Õhurõhk: 6 bar
• Dielektriline paak: 370 L
